活動式擋煙垂壁擋煙垂壁
國家固定滅火系統和耐火構件
質量監督檢驗中心檢驗情況
產品結構
◆鋼質防火、防煙卷簾與普通型鋼質防火卷簾不同處,關鍵在于簾板采用專用機械設備。主簾板和輔助簾板一次性擠壓成形,表面光滑,無焊接,強度大等特點。中間填有阻燃隔熱材料,大大減小背火面的幅射熱,具有耐火長,性能優越,能滿足各類一級防火區的隔斷作用,垂直升降的鋼質防火防煙卷簾配用電動啟閉裝置,可與消防中心實現自動和聯動控制。
◆產品按GB14102-2005《防火卷簾》檢驗,耐火時間大于3小時以上,該產品性能和質量均達到國家檢驗標準,綜合判定合格。
技術性能
◆按國家標準GB14102-2005制定條件,耐 火性能:耐火時間在180min以上未喪失完整性;背火面3m處最大熱輻射強度0.46W/cm2,未喪失隔熱性。
◆具有防煙功能的簾板,內外鼻構串接后的接觸面成弧面接觸,弧度角在90°范圍內接觸。
◆耐風壓性能(簾板強度):80型簾板B=3M,跨中撓度≤45mm.
◆啟閉速度:上升3.8m/min,下降4.6/min。
◆平均噪聲:53dB。

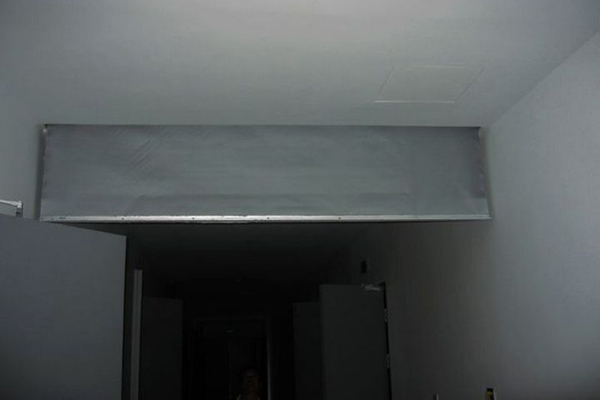

擋煙垂壁
擋煙布型擋煙垂壁使用的是擋煙布為主要基材的擋煙垂壁,其使用場所和板型擋煙垂壁的場所基本相同價格也基本相同。只是在使用場合上在不吊頂?shù)膶用姘惭b擋煙垂壁同時風管和水管較多的時一般為了安裝的方便迅速和安裝的完成的成品的美觀度一般選用擋煙布型擋煙垂壁。
GA533型擋煙垂壁是人防工程和高層用建筑的地址與大空間排煙系統中作煙區分隔的裝置。當消防控制中心發出火警信號或直接接受“煙感”信號后,置于吊頂上方的軟質擋煙垂壁迅速垂落至設定高度,形成煙區分隔。由排煙風機將高溫氣排出室外,為火警區人救生和疏散創造了環境和爭取了時間。
聯動控制箱
◆ 手動控制卷簾門上行、下行、停止。接收煙感信號,自動完成一、二次下滑功能。
◆ 接收消防中心信號,自動完成下滑功能,反饋給消防中心門位狀態信號。
◆ 火警狀態,門運行到底后,按上行鈕返升,門升到中位后延時0-180秒下降到底。按鈕控制回路可配置電子鎖。
◆一次下滑時間可調,t<60s。
◆返升停留時間可調,0-180s。
◆ 返升時間可調,t,<60s。
◆ 中位停留時間可調,范圍0-180s。
◆ 消防中心信號可以是接點信號或DC24V電壓信號。
◆ 所有輸出接點容量:
AC220V/5A;DC30V/5A。
◆ 系統功髦<10W。
◆ 所控起閉電機容量:<3Kw。
